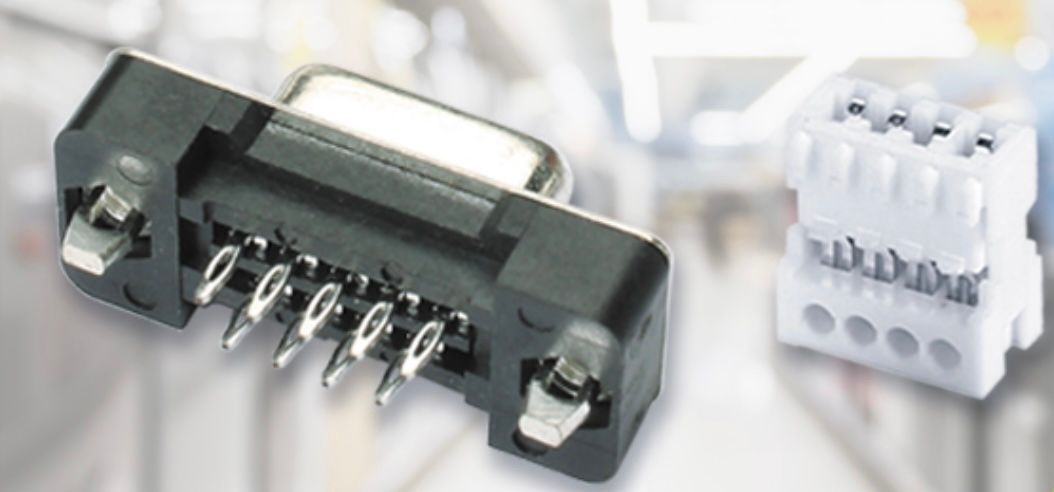

Auswahl von Steckverbindern: Worauf es ankommt
Worauf es ankommt
Einleitung
Steckverbinder sind ein elementarer Bestandteil in elektrischen und elektronischen Systemen. Sie sorgen für eine zuverlässige Verbindung zwischen Baugruppen, Kabeln und Komponenten. Die richtige Auswahl eines Steckverbindersystems beeinflusst nicht nur die elektrische Performance, sondern auch die Lebensdauer, Wartungsfreundlichkeit und Sicherheit des Gesamtsystems.
Vorgehensweise bei der Auswahl von Steckverbindern
Die Auswahl eines geeigneter Steckverbinder Systeme
erfolgt in mehreren Schritten:
Anforderungsanalyse:
Zunächst müssen die elektrischen, mechanischen und umgebungsbezogenen Anforderungen genau definiert werden.
Systemintegration:
Der Steckverbinder muss zur Gesamtkonstruktion passen, einschließlich Platzverhältnissen, Montageart und Schnittstellen.
Herstellerrecherche und Musterprüfung:
Vergleich von verfügbaren Produkten, Einholung technischer Daten und ggf. Tests mit Mustern. -> www.vs-connectors.de
Zuverlässigkeitsbewertung:
Simulationen und Tests zur Beurteilung von Langzeitverhalten, z. B. unter thermischen oder mechanischen Belastungen.
Hauptkriterien für die Auswahl
Bei der Auswahl von Steckverbindern müssen folgende Hauptkriterien berücksichtigt werden:
1. Elektrische Anforderungen
Stromtragfähigkeit: Maximale Stromstärke pro Kontakt.
Spannungsfestigkeit: Die Isolation muss für die Betriebsspannung ausgelegt sein.
Kontaktwiderstand: Niedriger Widerstand ist entscheidend für Effizienz und Wärmeentwicklung.
2. Mechanische Eigenschaften
Polzahl und Rastermaß: Bestimmen Größe und Anzahl der Verbindungen.
Steckzyklen: Lebensdauer in Bezug auf Häufigkeit des Steckens und Ziehens.
Verriegelungssysteme: Schutz vor unbeabsichtigtem Lösen.
Montageart: Löt-, Crimp-, Federzuganschluss etc.
3. Umgebungsbedingungen
Temperaturbereich: Betriebs- und Lagertemperaturen müssen abgedeckt werden. THR, oder SMT Lötverfahren. Hochtemperatur Isolierkörper, beispielsweise LCP, 260°C, max 10sec., oder PA6T 260°C, max 5 sec.
Feuchtigkeit / Korrosion: Anforderungen an Schutzart (IP-Schutzklassen).
Vibrationen und Stöße: Mechanische Stabilität, insbesondere in Automobil- oder Industrieanwendungen.
4. Normen und Zulassungen
Einhaltung relevanter Normen (z. B. IEC, UL).
Branchenspezifische Anforderungen (z. B. Automotive, Medizintechnik).
Besondere Aspekte bei der Auswahl
EMV-Anforderungen (elektromagnetische Verträglichkeit): Schirmung kann notwendig sein.
Miniaturisierung: In modernen Anwendungen werden immer kleinere Bauformen benötigt.
Modularität: Systeme mit verschiedenen Kombinationen aus Kontakten, Gehäusen und Verriegelungen.
Kosten-Nutzen-Verhältnis: Technisch notwendige Anforderungen sollten wirtschaftlich realisierbar sein.
Fazit
Die Auswahl eines geeigneten Steckverbinders ist ein komplexer technischer Entscheidungsprozess, der sowohl elektrische als auch mechanische und umgebungsbedingte Kriterien umfasst. Fehler bei der Auswahl können zu Ausfällen, Sicherheitsproblemen oder hohen Wartungskosten führen. Eine systematische Herangehensweise und die Einbindung relevanter Fachbereiche (z. B. Konstruktion, Einkauf, Qualitätssicherung) ist unerlässlich für eine dauerhaft zuverlässige Verbindungstechnik.
