RJ45-Datenkabel: Welche Rolle spielen Materialauswahl und Fertigung?

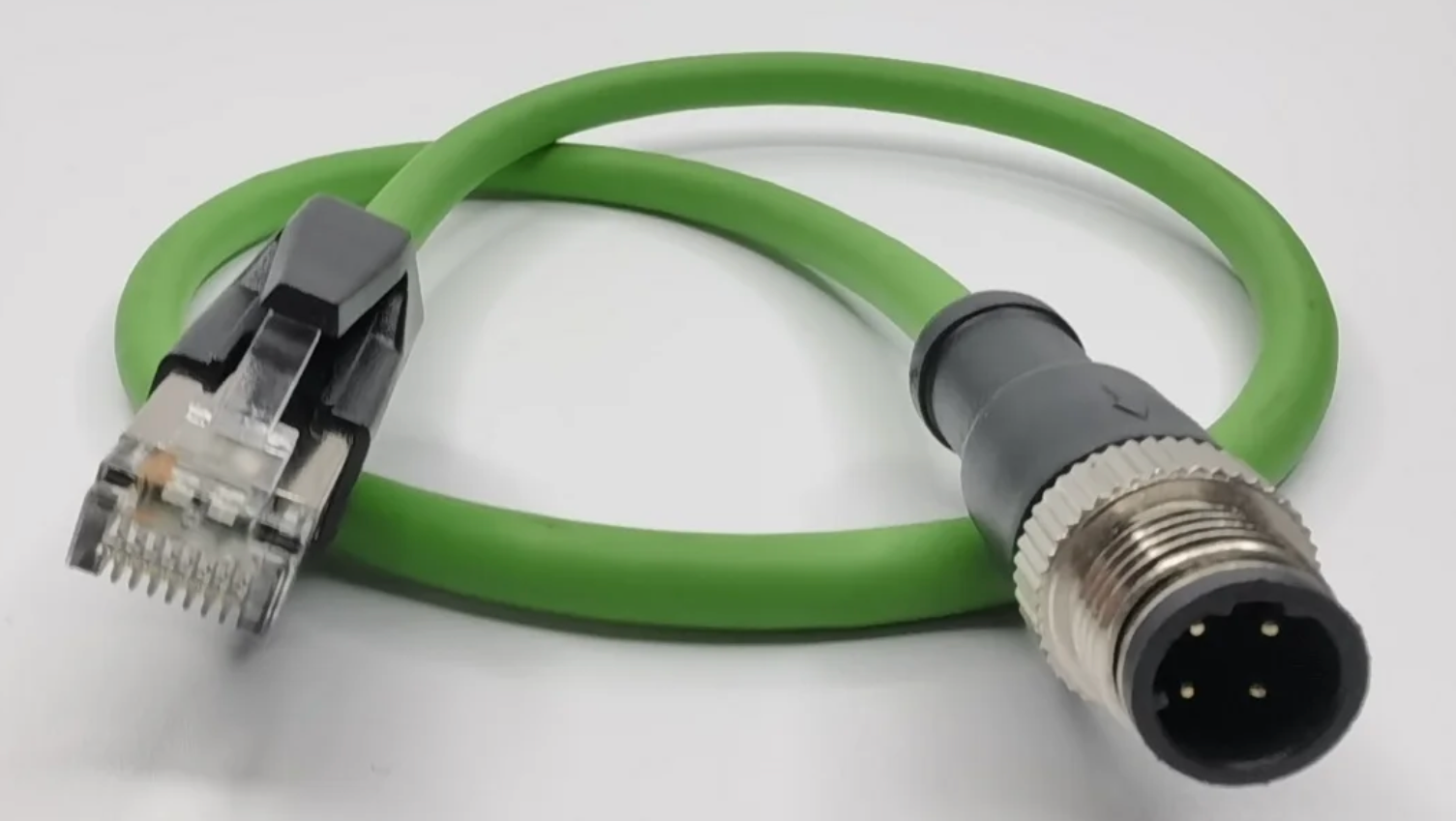

RJ45-Datenkabel
sind ein zentraler Bestandteil moderner Netzwerk- und Automatisierungstechnologie. Ob in Büros, Rechenzentren oder Smart-Home-Anwendungen. Sie sorgen für eine schnelle und stabile Datenübertragung. Die Zuverlässigkeit dieser Kabel hängt maßgeblich von ihren technischen Eigenschaften und der Qualität ihrer Fertigung ab.
Zuverlässigkeit
Die Zuverlässigkeit eines RJ45-Kabels ist entscheidend für die Stabilität eines Netzwerks, aber auch die die Fertigungstechnik. Ist die Umspritzung nicht qualitativ ausreichend, so führt dieses zu Eigfügungsverlusten.
Hochwertige Kabel ermöglichen:
- Konstante Datenübertragungsraten, selbst bei langen Strecken – dabei sollte die Gesamtstrecke eines Kabels 100 Meter nicht überschreiten (in der Praxis liegt sie oft deutlich darunter), um eine zuverlässige Leistung ohne Signalverlust sicherzustellen
- Minimale Störanfälligkeit durch gute Abschirmung (besonders wichtig in Umgebungen mit elektromagnetischen Störungen)
- Langlebigkeit, auch bei häufiger Bewegung oder mechanischer Belastung
Eigenschaften
Ein RJ45-Kabel besteht typischerweise aus verdrillten Kupferadern
(Twisted Pair) und ist in verschiedenen Kategorien (z. B. Cat 5e, Cat 6, Cat 6a, Cat 7, Cat 8) erhältlich, die sich u. a. durch folgende Merkmale unterscheiden:
Übertragungsfrequenz und Bandbreite (z. B. bis zu 2.000 MHz bei Cat 8)
Abschirmung: UTP (unshielded), FTP (foiled), S/FTP (screened and foiled twisted pair)
Leitungslänge: Standardmäßig bis 100 m (für Gigabit-Ethernet)
Steckertyp: Der RJ45-Stecker (8P8C) ermöglicht den universellen Einsatz für Ethernet-, DSL- und Telefonanwendungen.
Worauf es in der Fertigung ankommt
Die Fertigung eines RJ45-Kabels erfordert Präzision und Materialqualität. Wichtige Faktoren sind:
Gleichmäßige Litzenverdrillung
zur Reduzierung von Nebensprechen (Crosstalk)
Exakte Paarlängen und -anordnung, um Laufzeitunterschiede (Skew) zu minimieren
Saubere Kontaktierung
im Stecker: Jeder Draht muss fest und korrekt auf den Kontakt
geführt werden, um Signalverluste zu vermeiden.
Eine saubere und dichte Kabelumspritzung, um Einfügungsverluste zu vermeiden.
Qualitätskontrolle
Jedes fertige Kabel sollte/ muss einer elektrischen Prüfung
unterzogen werden (z. B. mit einem Zertifizierungsgerät), um die Einhaltung der Normen sicherzustellen
Besondere Bedeutung hat zudem die Auswahl der Materialien, etwa die Verwendung von sauerstofffreiem Kupfer (OFC) für beste Leitfähigkeit oder halogenfreien Isolierungen (LSZH) für erhöhte Brandsicherheit in sensiblen Bereichen.
Fazit
RJ45-Datenkabel
sind ein unscheinbares, aber kritisches Element jeder Netzwerkstruktur. Ihre Zuverlässigkeit und Leistungsfähigkeit hängt wesentlich von der Materialqualität, der Verarbeitung
und der normgerechten Fertigung
ab. Wer hier auf hochwertige Produkte setzt, profitiert von einer stabilen, schnellen und langfristig störungsfreien Netzwerkverbindung.
Wie behebt man die Einfügungsverluste bei CAT6 ?
Eine zu lange Leitungslänge ist der häufigste Grund für eine unzureichende Einfügedämpfung. Die Reparatur von Verbindungen mit unzureichender Einfügedämpfung erfordert in der Regel eine Verkürzung der Kabellänge durch Entfernen von Spiel im Kabelverlauf . Eine übermäßige Einfügedämpfung kann auch durch schlecht angeschlossene Steckverbinder/Stecker verursacht.
